Hochhaus mit Solarfassade

Solarfassade Hochhaus Holenackerstrasse 65, Bern

Besonderes

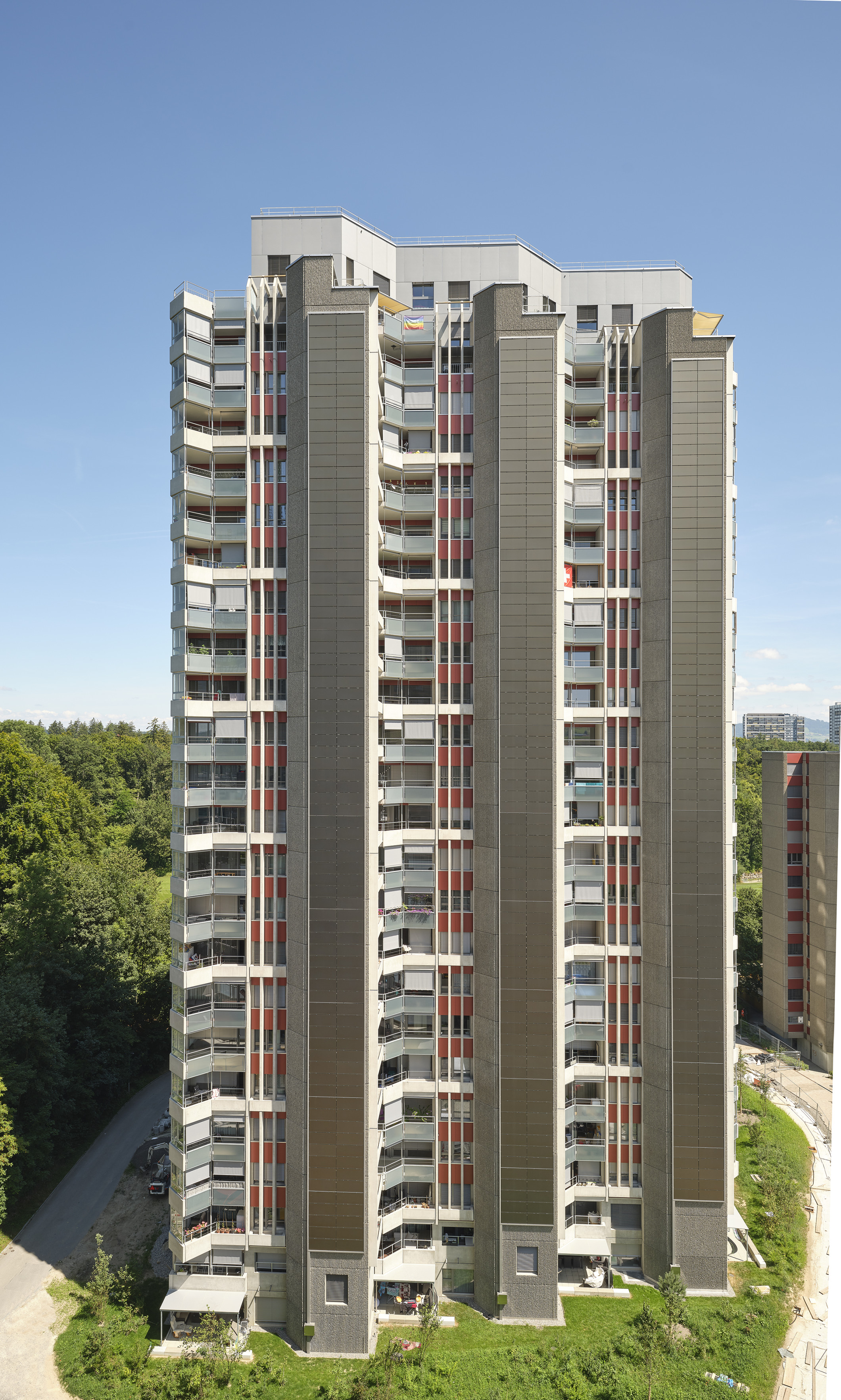

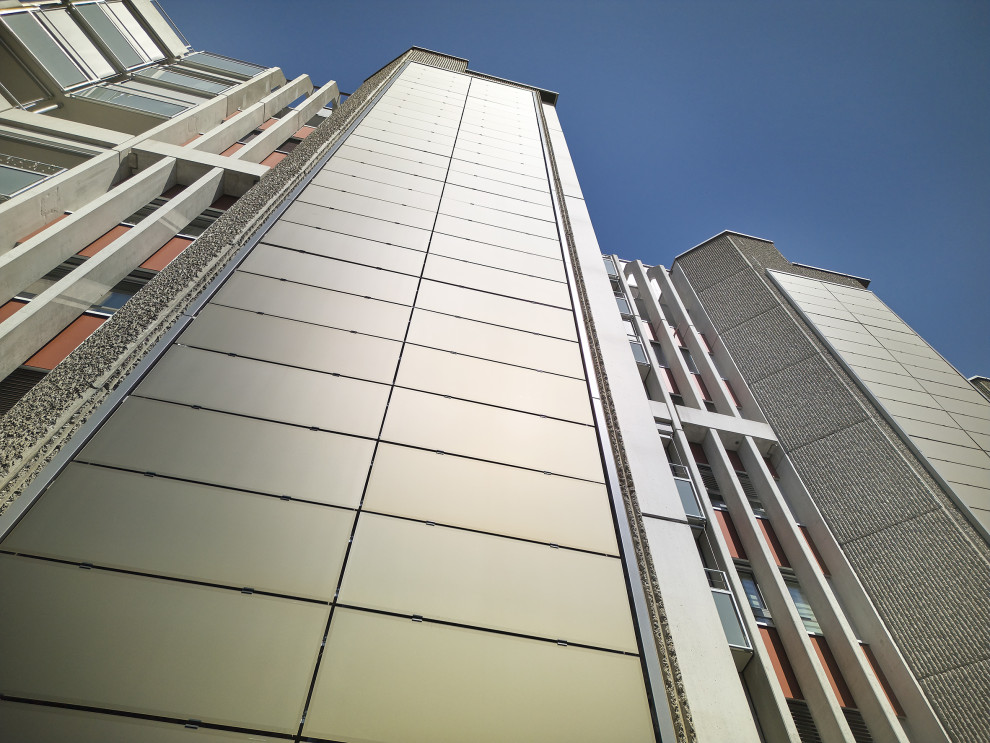

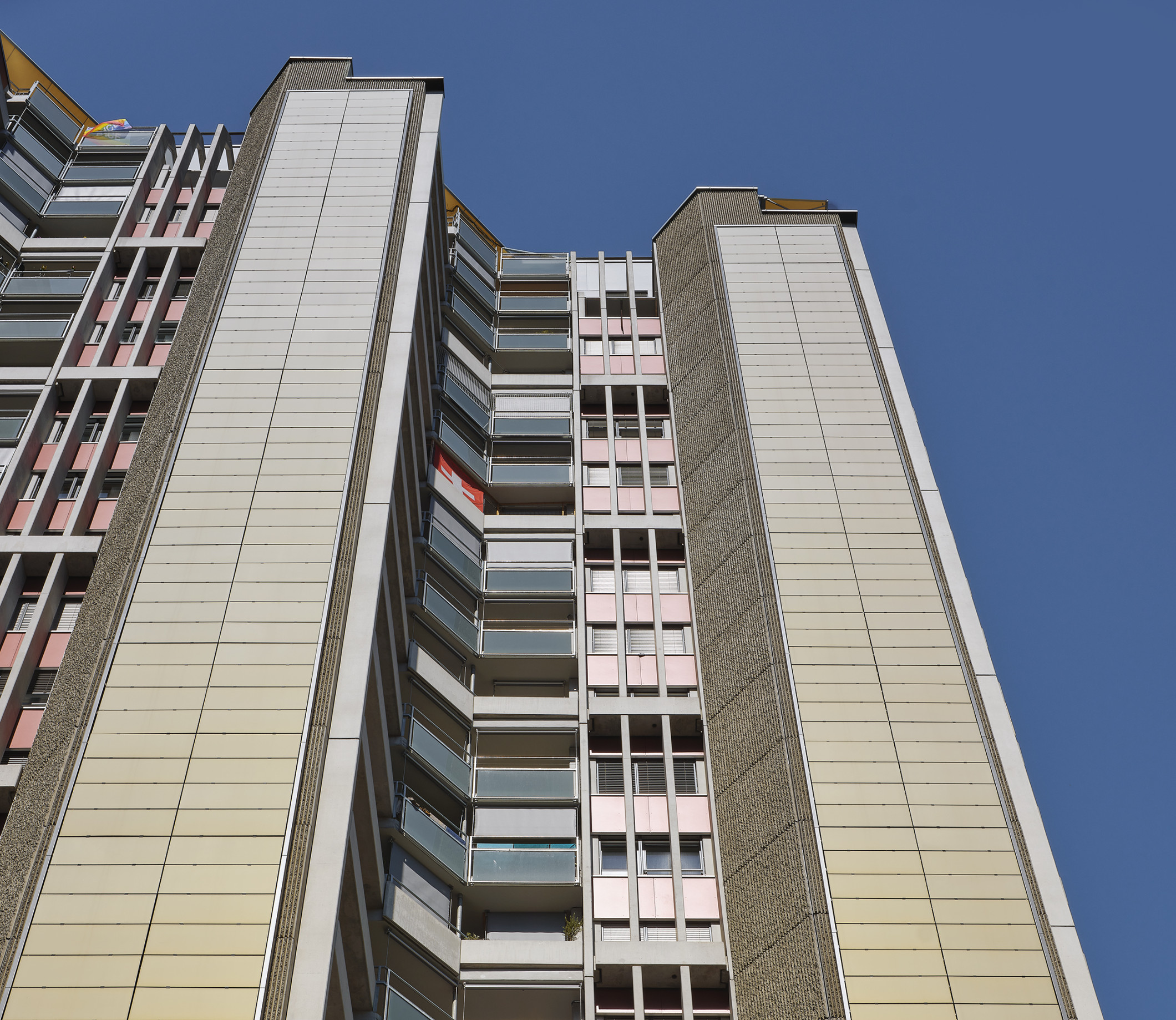

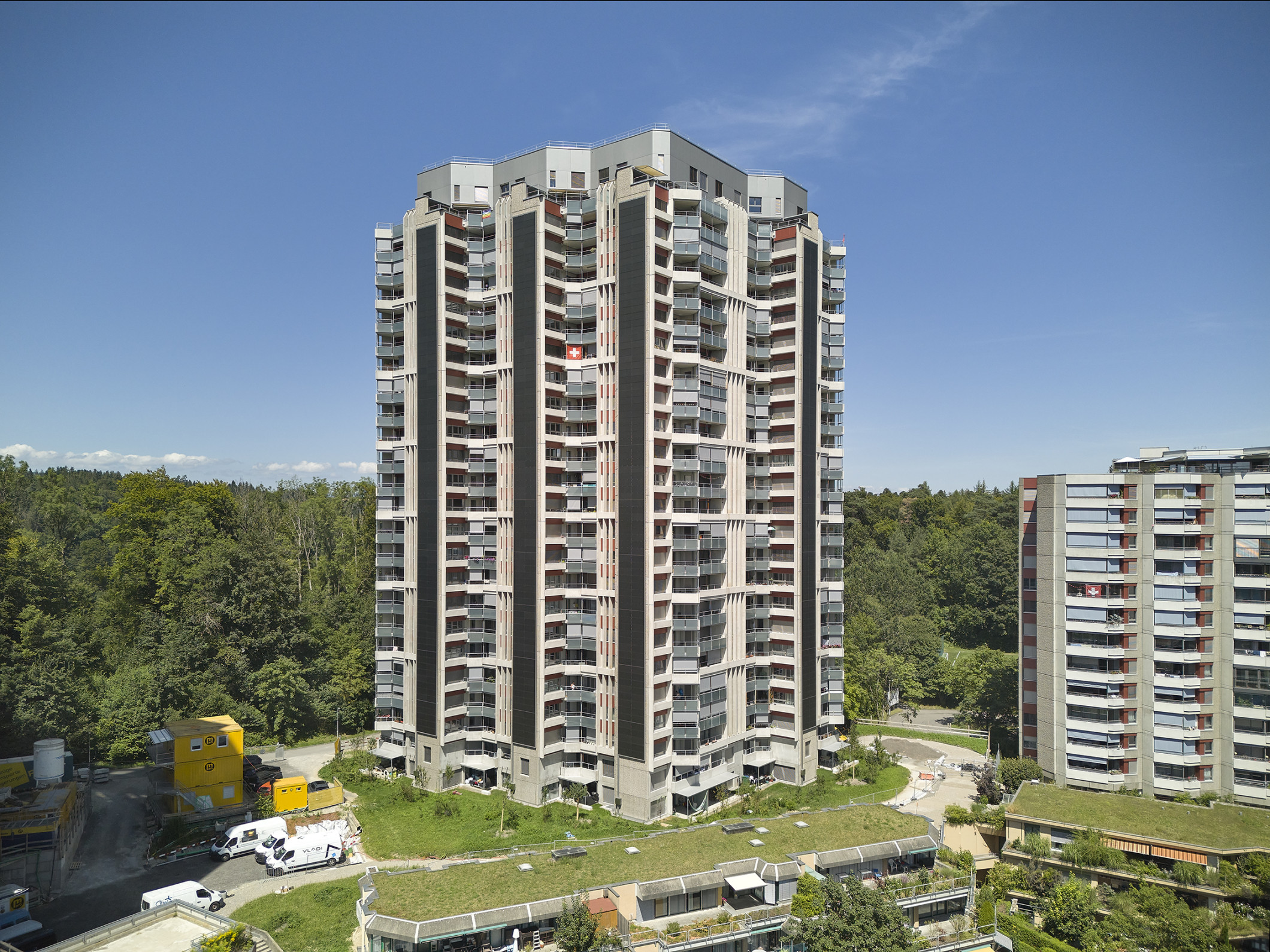

Das Hochhaus an der Holenackerstrasse wurde, im Rahmen der Komplettsanierung mit diern PV-Fassade ausgestattet, An den Südwestseiten wurden drei vertikale Bänder, an den Südostseiten ein vertikales Band mit liegende verlegten Dünnschichtmodulen, von Avancis, installiert.

Wegen der höhe erforderte der Brandschutz ein detailliertes Konzept das in Zusammenarbeit mit der Gebäudeversicherung Bern (GVB) ausgearbeitet wurde. Dabei wurden Objektspezifische Lösungen entwickelt, um die Sicherheitsanforderungen zu erfüllen.

Mit der Realisierung der PV-Fassade wurde ein schweizweites Leuchtturmprojekt geschaffen, welches den Brandschutz und die Realisierungsmöglichkeiten von PV-Fassade in Hochhäusern massgeblich prägt.

Die PV-Fassade macht nur 2 % der Gesamtsanierungskosten aus, trägt jedoch 10 % zum Gesamtstrombedarf der Siedlung bei. Dieses Projekt demonstriert die technisch machbare und brandschutzkonforme Integration von PV-Anlagen in Hochhausfassaden.

PV-Metriken

675 m2

Modulfläche

46 MWh

Energieertrag pro Jahr

83.2 kWp

Leistung

16 t/Jahr

CO₂ Einsparungen pro Jagr

Schichten

Baujahr

2024

Bauherr

FAMBAU Genossenschaft, Bern

Architekt

reinhardpartner Architekten, Bern

Materialien

Avancis Skala Solarmodul Farbe Bronze

Fassadenaufbau
(mind. 1, max. 5) = Schichten

1.     Beton mit vorgehängten Waschbetonelemente

2.     Vento Distanzschraube mit vertikalem Omega-Profil

3.     CM1 – Solar Einhängesystem

4.     Avancis Skala Solarmodul

Massgeschneiderte Lösung für den Brandschutz

Horizontal laufenden Brandabschottungen aus Chromnickelstahl verhindern eine vertikale Brandausbreitung über mehr als zwei Geschosse. Die DC-Verkabelung ist in feuerbeständigen Kabelkanälen aus Chromnickelstahl gebündelt und mit Abschottungen gesichert. Diese Kabelkanäle bilden gleichzeitlich den Seitlichen Abschluss der Solarfassade. Die Wechselrichter befinden sich in einer separaten Technikzentrale im Untergeschoss, wodurch zusätzliche Brandlasten an der Fassade vermieden werden. Die rahmenlose Dünnschichtmodule, Avancis Skala, wurden mit zusätzlichen Absturzsicherungen versehen und erfüllen so höchste Anforderungen an den Brandschutz.

Die PV-Fassade ist mit einer Distanzschraubenlösung mit vertikal laufenden Aluminiumprofilen, durch das vorgehängte Waschbetonelemente in das hintere Tragwerk verankert worden. Jedes dieser Profile wurde zusätzlich mit einer Absturzsicherung versehen. Die PV-Module wurden mit dem Bewährenden System CM1 Solar verdeckt eingehängt.

Ein Kontinuierliches Monitoring ermöglicht eine frühzeitige Erkennung von Leistungseinbußen oder thermischen Hotspots. Zusätzlich erfolgen jährliche thermografische Inspektionen mittels Drohne.
